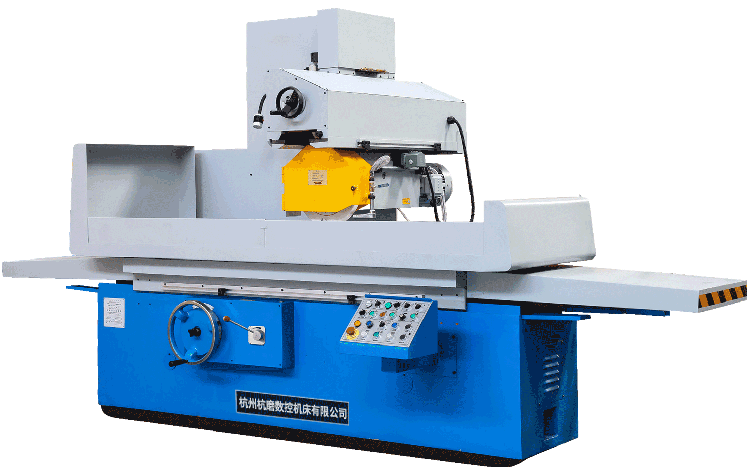

本系列機床適用于機械制造行業磨削鋼件、鑄鐵及有色金屬等各種金屬零件的平面。
特點：
床身導軌采用整體式結構，剛性好，工作臺縱向精度高：
采用獨立液壓站，油箱外置，減小機床熱變形．自動潤滑系統！外形整潔、美觀：
工作臺縱向移動和磨頭橫向進給均采用液壓驅動，無級調速：
主軸前端采用內柱外錐形滑動軸承，使用壽命長，維修方便：
本機床具有電子充退磁裝置，便于裝卸工件：并配有磁性底座砂輪修整器？不用拆
卸工件即可進行砂輪修整：
可加數顯裝置，顯示直觀。
| 主要技術規格 | 單位 | M7150×30 | M7150×40 | |
| 工作臺 | 工作臺尺寸 (寬×長) | mm | 500×3000 | 500×4000 |
| 磨削工件的最大尺寸 (寬×長×高) | mm | 500×3000×600 | 500×4000×400 | |
| 工作臺縱向移動量 (液動) | mm | 200-3100 | 300-4100 | |
| 工作臺速度 (無級調速) | m/min | 3-25 | 3-25 | |
| 工作臺T形槽數 | 3 | 3 | ||
| T形槽寬度 | mm | 22 | 22 | |
| 工作臺負載量 (含電磁吸盤) | kg | 2340 | 3000 | |
| 磨頭 | 磨頭最大移動量橫向 (手動及液動) | mm | 550 | 550 |
| 磨頭橫向進給 (無級調速) 連續 斷續 | m/min mm/次 | 0.5—2.5 3—30/stroke of table | 0.5 N 2.5 3—30/stroke of table | |
| 手柄每轉磨頭進給量 橫向 垂直 | mm mm | 3 0.175 | 3 0.5 | |
| 垂直進給手輪最小刻度值 | mm | 0.005 | 0.005 | |
| 砂輪尺寸f外徑×寬度×內徑) | mm | φ400×63×φ203 | φ400×63×φ203 | |
| 磨頭快速升降速度 | mm/min | 241 | 310 | |
| 電機功率 | 設備總?cè)萘?/td> | kVA | 30 | 30 |
| 磨頭電動機功率 轉速 | kw r/min | 9 1440 | 9 1440 | |
| 液壓泵電動機功率 轉速 | kw r/min | 11 1440 | 11 1440 | |
| 工作精度 | 加工表面對基面的平行度 | mm | 300：0.008 | 300：0.008 |
| 工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | |
| 整機參數 | 機床外形尺寸 (長×寬×高) | μm | 8600×2350×2600 | 10600×2100×2280 |
| 包裝箱外形尺寸 (長×寬×高) | cm | 735×220×285 | 935×220×285 | |
| 機床凈重 | kg | 約12000 | 約14500 | |
附件及工具
序號 | 名 稱 | 規格或標記 | 數量 |
1 | 電磁吸盤 | 500 | 1套 |
2 | 冷卻裝置 | 1套 | |
3 | 砂輪連卡盤（放在箱內) | P400×40×203WA46LV35 M7140.32-001 M7140.32-100 M7160×16..32-301 M7160×16..32-500 | 1套 |
4 | 平衡軸 | M7130.85-300 | 1件 |
5 | 砂輪修整器(無金鋼鉆) | M7130C.60 | 1副 |
6 | 套筒螺母 | M7130.85-301 | 1副 |
7 | 塑料鐵屑刮板 | M7130.85-500 | 1件 |
8 | 套筒螺母連手柄 | M7130.85.1 | 1副 |
9 | 圓螺母扳手 | 78-85/S93-1 | 1件 |
10 | 圓螺母扳手 | 135-145/S93-1 | 1件 |
11 | 單頭扳手 | 19/S91-2 | 1件 |
12 | 地腳螺栓、螺母和墊圈 | M20×400/J23-8 M20/J11-1、20/J51-1 | 2副 |
13 | 機床墊鐵 | 160×80 | 5件 |
隨機技術文件
序號 | 名 稱 稱 | 數量 | 備注 |
1 | 使用說明書(機械、液壓部分) | 1份 | 中文 |
2 | 使用說明書（電氣部分） | l份 | 中文 |
3 | 安全使用說明書 | 1份 | 中文 |
4 | 合格證明書 | 1份 | 中文 |
5 | 裝箱單 | 1份 | 中文 |
6 | 操作手冊(開箱必讀) | l份 | 中文 |
7 | 電磁吸盤說明書 | l份 | 中文 |
