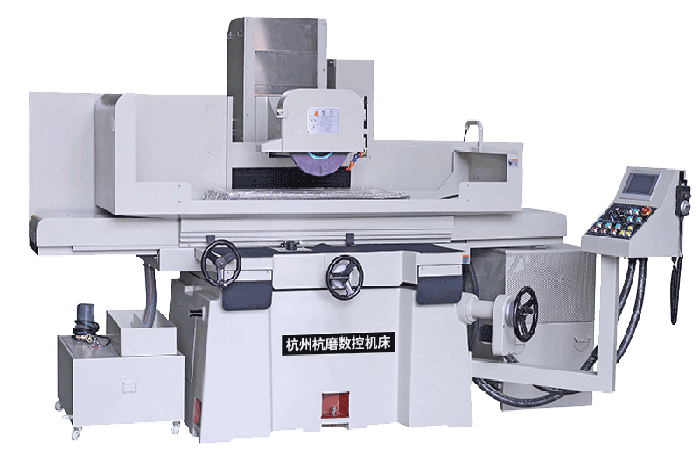

機型 | 單位 | HM4080AHD | HM4080G-AHD | |
工作臺 | 工作臺尺寸 | mm | 400x800 | 400x800 |
最大研磨長度（X軸） | mm | 920 | 920 | |
最大研磨寬度（Y軸） | mm | 450 | 450 | |
主軸至工作臺距離（Z軸） | mm | 600 | 680 | |
工作臺T型槽 | mmxN | 14x3 | 14x3 | |
磁盤尺寸 | mm | 400X800 | 400X800 | |
進給 | Y軸快速移動（50HZ/60HZ） | mm/min | 990/1190 | 990/1190 |
Y軸自動進給量 | mm | 0.1-10 | 0.1-10 | |
Y軸手輪每刻度進給 | mm | 0.02 | 0.02 | |
Y軸手輪每轉進給 | mm | 5 | 5 | |
Z軸快速進給量 | mm/min | 230 | 230 | |
Z軸手輪每刻度進給 | mm | 0.005 | 0.005 | |
Z軸手輪每轉進給 | mm | 0.2 | 0.2 | |
磨頭 | 砂輪尺寸 | mm | 350x20-40x127 | 350x20-40x127 |
主軸轉速（50HZ/60HZ） | rpm | 1450/1740 | 1450/1740 | |
精度 | 工作臺平行度 | mm | 0.008 | 0.005 |
主軸跳動 | 0.002 | 0.002 | ||
表面粗糙度 | μm | Ra0.32 | Ra0.25 | |
功率 | 主軸電機功率 | hp | 5.5 | 5.5 |
上下驅動功率 | w | 80 | 80 | |
液壓電機功率 | hxp | 3*6 | 3*6 | |
水泵功率 | w | 120 | 120 | |
前后驅動電機功率 | w | 80 | 80 | |
重量 | kg | 2300 | 3300 | |
外形尺寸 | mm | 3600x2750x2050 | 3600x2750x2050 | |
