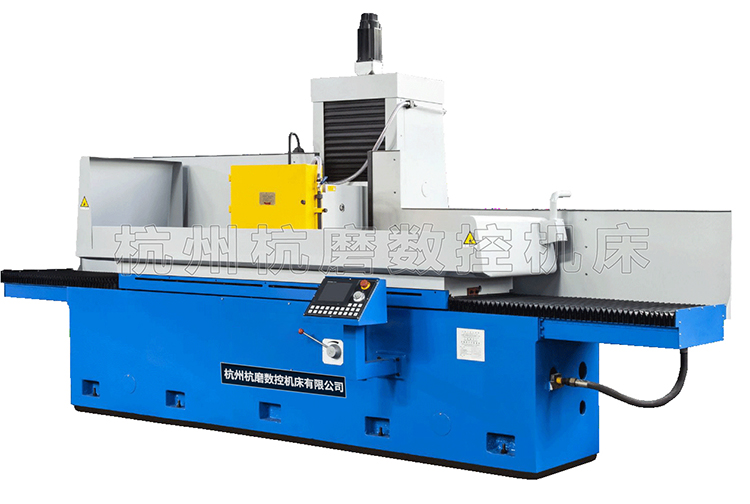

本系列機床的特點：
1. 本機床為立柱移動型高精度機床，擁有 Z、Y 兩軸數控功能，操作面板采用 7.5 寸觸摸屏，帶電子手輪，操作簡便更貼近用戶的需求，
2.極大降低員工勞動強度，可實現一人多機操作，適宜磨削各種精密零件和工具模具。
3.工作臺縱向左右往復運動由獨立液壓站驅動，運行平穩，噪音小，溫升低。
4.磨頭進給兩軸數控，可實現粗、精、光磨自動進刀、退刀，界面輸入直觀、便捷。
5.控制系統標配臺灣新代系統。
項目內容 | Item Contents | ML6016 | ML6020 | ||
工作臺面尺寸：長 × 寬（ mm） | Working table size（WxL） | 1600X600 | 2000X600 | ||
最大磨削尺寸：長× 寬× 高（ mm） | Max.grinding sizeno chuck（LxWxH） | 1600X630X500 | 2000X630X500 | ||
工作臺左右最大移動量 | Max. longitudinaltravelof table | 1700 | 2100 | ||
工作臺前后最大移動量 | Max. cross travleoftable | 640 | 640 | ||
工作臺最大承受重量 | Max. load oftable | 1000 | 1300 | ||
工作臺T 形槽（ mm） | T- slotsize | 3X18 | 3X18 | ||
磨頭主軸中心到臺面距離（ m m ） | 最大 | Distancefromspindleaxisto surfaceoftable | Max. | 725 | 725 |
最小 | Min. | 180 | 180 | ||
磨頭垂直自動進給量 | Autoverticalfeedingvalueofgr indinghead | 自動進給量 0.002-0.04 | |||
砂輪尺寸（外徑× 內徑× 寬度）（mm） | Wheel size | 450X203X50 | 450X203X50 | ||
砂輪主軸類型 | Type of wheel spindle | 動壓主軸 | 動壓主軸 | ||
砂輪主軸電機（Kw） | Wheel spindlemotor | 7.5 | 7.5 | ||
前后手輪進刀 | 1 格 | Cross handwheel feeding | Pergrad. | 手脈 1 格X1 倍率0.005-0.01 可設定 | |
1 格 | Perrev. | 手脈 1 格X10 倍率0.01 | |||
上下手輪進刀 | 1 格 | Vertical handwheel feeding | Pergrad. | 手脈 1 格X1 倍率0.001-0.01 可設定 | |
1 格 | 手脈 1 格X10 倍率0.01 | ||||
前后快速移動速度（mm/min） | Cross quicktravelspeed | 3000 | 3000 | ||
上下快速移動速度（mm/min） | Verticalquick travelspeed | 1000 | 1000 | ||
砂輪主軸轉速（r/min） | Grinding wheel speed | 1440 | 1440 | ||
磨頭垂直進給電機 | Verticalfeeding motor ofgrinding wheel | 伺服電機 1 5 N m | 伺服電機 1 5 N m | ||
工作臺前后進給電機 | Cross feeding motor oftable | 伺服電機 1 8 N m | 伺服電機 1 8 N m | ||
油泵電機（Kw） | Oilp u m p motor | 7.5 | 7.5 | ||
水泵電機（Kw） | Water p u m p motor | 0.25 | 0.25 | ||
液壓站配置 | Configuration of hydraulic station | 獨立外置 | 獨立外置 | ||
表面粗糙度 | Surface roughness | Ra ≤0.32 | Ra ≤0.32 | ||
機床重量 | N./G.weight | 7000 | 8000 | ||
機床外形尺寸：長× 寬× 高（ mm） | Packing dimensions（LxWxH） | 4790X2400X2580 | 5240X2400X2580 | ||
