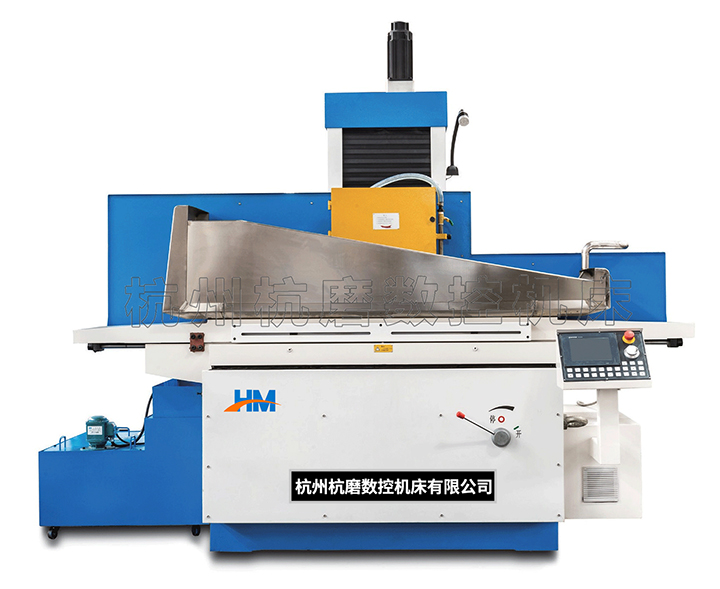

本系列機床的特點
1.本機床為拖板移動型高精度機床, 數控型擁有 Z、Y 兩軸數控功能，操作面板采用 7.5 寸觸摸屏，帶電子手輪，操作簡便更貼近用戶
的需求，極大降低員工勞動強度，可實現一人多機操作，適宜于磨削各種精密零件和工具模具。
2.機床采用十字拖板移動式，大跨距高厚度對稱拖板結構，熱變形小。
工作臺縱向左右往復運動由獨立液壓站驅動，運動平穩，噪聲小，溫升低。
3.磨頭進給兩軸數控，可實現粗、精、光磨自動進刀、退刀，界面輸入直觀、便捷。
4.控制系統標配臺灣新代系統。
項目內容 | Item Contents | M4080/2 | M4010/2 | ||
工作臺面尺寸：長 × 寬（ mm） | Working table size（WxL） | 800X400 | 1000X400 | ||
最大磨削尺寸：長× 寬× 高（ mm） | Max.grinding sizeno chuck（LxWxH） | 800X400X400 | 1000X400X400 | ||
工作臺左右最大移動量 | Max. longitudinaltravelof table | 850 | 1050 | ||
工作臺前后最大移動量 | Max. cross travleoftable | 430 | 430 | ||
工作臺最大承受重量 | Max. load oftable | 280 | 320 | ||
工作臺T 形槽（ mm） | T- slotsize | 3X14 | 3X14 | ||
磨頭主軸中心到臺面距離（ m m ） | 最大 | Distancefrom spindleaxisto surfaceoftable | Max. | 600 | 600 |
最小 | Min. | 165 | 165 | ||
磨頭垂直自動進給量 | Auto verticalfeedingvalueofgrindinghead | 自動進給量 0.002-0.04 | |||
砂輪尺寸（外徑× 內徑× 寬度）（ mm） | Wheel size | 400X203X40 | 400X203X40 | ||
砂輪主軸類型 | Type of wheel spindle | 動壓主軸 | 動壓主軸 | ||
砂輪主軸電機（Kw） | Wheel spindlemotor | 7.5 | 7.5 | ||
前后手輪進刀 | 1 格 | Cross handwheel feeding | Pergrad. | 手脈 1 格X1 倍率0.005-0.01 可設定 | |
1 格 | Perrev. | 手脈 1 格X10 倍率0.01 | |||
上下手輪進刀 | 1 格 | Vertical handwheel feeding | Pergrad. | 手脈 1 格X1 倍率0.001-0.01 可設定 | |
1 格 | Perrev. | 手脈 1 格X10 倍率0.01 | |||
前后快速移動速度（mm/min） | Cross quicktravelspeed | 500 | 500 | ||
上下快速移動速度（mm/min） | Verticalquick travelspeed | 500 | 500 | ||
砂輪主軸轉速（r/min） | Grinding wheel speed | 1440 | 1440 | ||
磨頭垂直進給電機 | Verticalfeeding motor ofgrinding wheel | 伺服電機 6 N m | 伺服電機 6 N m | ||
工作臺前后進給電機 | Cross feeding motor oftable | 伺服電機 3.2Nm | 伺服電機 3.2Nm | ||
油泵電機（Kw） | Oilp u m p motor | 2.2 | 2.2 | ||
水泵電機（Kw） | Water p u m p motor | 0.12 | 0.12 | ||
液壓站配置 | Configuration of hydraulic station | 獨立外置 | 獨立外置 | ||
