主要技術參數

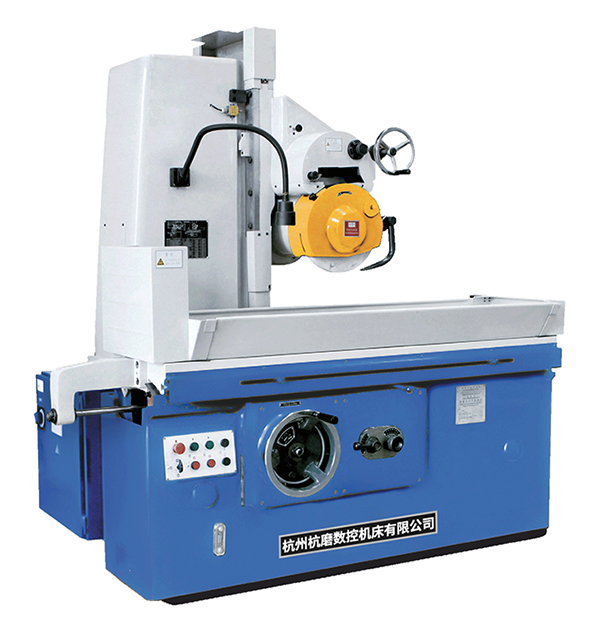

本系列機床采用砂輪周邊進行磨削，是用于機械制造行業磨削件、鑄鐵及有色金屬等各種金屬零件的平面。
機床工作臺縱向移動和磨頭橫向移動為液壓傳動，無級調速：
機床床身采用熱對稱設計，熱變形?。豪没赜图訜徕由韺?dǎo)軌；
磨頭垂直進給為手動，配有快速升降機構，能減輕勞動強度，提高工作效率：
機床運動平穩、性能可靠，噪音低，操作方便，深受用戶歡迎。
技術規格 | 單位 | M7132×10 | M7132×16 | M7132×20 | M7132×25 | |
工作臺 | 工作臺面尺寸(寬×長) | mm | 320×1000 | 320×1600 | 320×2000 | 320×2500 |
最大磨削尺寸(寬×長×高) | mm | 320×1000×400 | 320×1600×400 | 320×2000×400 | 320×2500×400 | |
工作臺縱向移動量(液動) | mm | 200-1110 | 200-1700 | 200-2100 | 200-2600 | |
工作臺速度(無級調速) | m/min | 3-25 | 3-25 | 3-25 | 3-25 | |
工作臺T形槽槽數 | mm | 3 | 3 | 3 | 3 | |
工作臺負載量(含電磁吸盤) | kg | 624 | 800 | 998 | 1248 | |
電磁吸盤尺寸(寬×長) | mm | 320×1000 | 320×(800×2) | 320×(1000×2) | 320×(1250×2 ) | |
磨頭 | 磨頭橫向進給(無級調速) | m/min | 0.8—3 | 0.8—3 | 0.8—3 | 0.8—3 |
手輪每轉磨頭進給量 | mm | 0.5 | 0.5 | 0.5 | 0.5 | |
垂直進給手輪最小刻度值 | mm | 0.01 | 0.01 | 0.01 | 0.01 | |
砂輪尺寸(外徑×寬度×內徑) | mm | φ350×40×φ127 | φ350×40×φ127 | φ350×40×φ127 | φ350×40×φ127 | |
電機功率 | 電氣設備總?cè)萘?/span> | KVA | 12 | 14 | 14 | 13 |
磨頭電動機功率 | KW | 7.5 | 7.5 | 7.5 | 7.5 | |
工作精度 | 加工表面對基面的平行度 | mm | 300：0.008 | 300：0.008 | 300：0.008 | 300：0.008 |
工件表面粗糙度 | um | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
整機參數 | 機床外形尺寸(長×寬×高) | mm | 3000×1782×2052 | 4360×1712×2052 | 5020×1712× 2052 | 6400×1624×2052 |
包裝箱外形尺寸(長×寬×高) | cm | 286×175×236 | 470×170×244 | 532×170×244 | 590×190×250 | |
凈重 | kg | 約3900 | 約4400 | 約4900 | 約7600 | |
附件及工具
序號 | 名 稱 | 規格或標記 | 數量 |
1 | 砂輪連卡盤（放在箱內) | P350×40×127WA46LV35 M7132-001 M7132-100 M7132-300 M7132-301 M7132-302 M7132-500 | 1套 |
2 | 平衡軸 | M7132.85-300 | 1件 |
3 | 砂輪修整器(無金鋼鉆) | MY7132C.60 | 1副 |
4 | 套筒螺母 | M7132.85-301 | 1副 |
5 | 塑料鐵屑刮板 | M7132.85-500 | 1件 |
6 | 套筒螺母連手柄 | M7132.85.1 | 1副 |
7 | 圓螺母扳手 | 78-85/S93-1 | 1件 |
8 | 圓螺母扳手 | 135-145/S93-1 | 1件 |
9 | 單頭扳手 | 19/S91-2 | 1件 |
10 | 地腳螺栓、螺母和墊圈 | M20×400/J23-8 M20/J11-1、20/J51-1 | 2副 |
11 | 機床墊鐵 | 160×80 | 5件 |
12 | 電磁吸盤 | 根據長度 | 1套 |
隨機技術文件
序號 | 名 稱 稱 | 數量 | 備注 |
1 | 使用說明書(機械、液壓部分) | 1份 | 中文 |
2 | 使用說明書（電氣部分） | l份 | 中文 |
3 | 安全使用說明書 | 1份 | 中文 |
4 | 合格證明書 | 1份 | 中文 |
5 | 裝箱單 | 1份 | 中文 |
6 | 操作手冊(開箱必讀) | l份 | 中文 |
7 | 電磁吸盤說明書 | l份 | 中文 |
