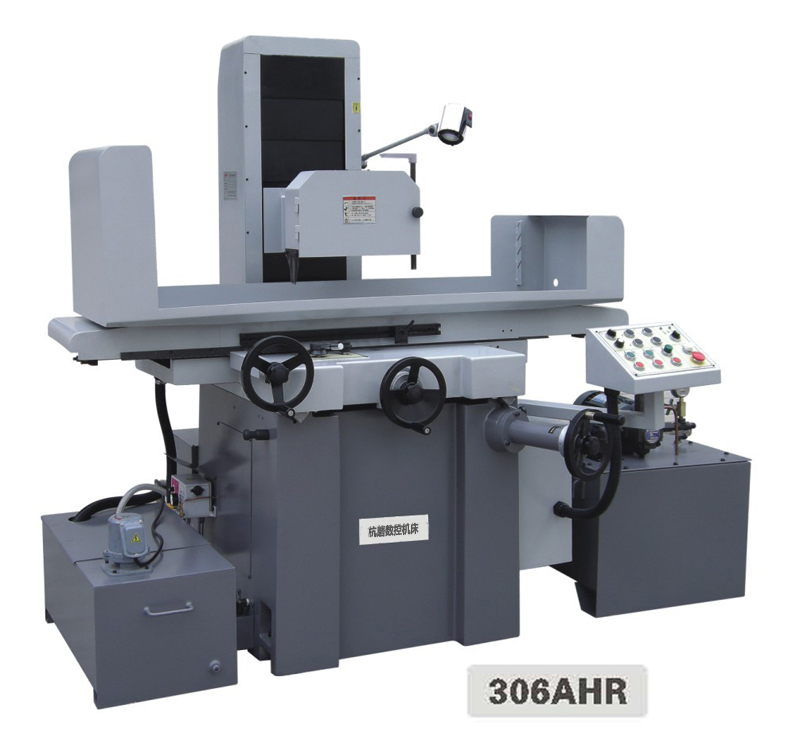

機型 | 單位 | HM306AH | HM3060AHR | |
工作臺 | 工作臺尺寸 | mm | 300x700 | 300x600 |
最大研磨長度（X軸） | mm | 700 | 630 | |
最大研磨寬度（Y軸） | mm | 320 | 330 | |
主軸至工作臺距離（Z軸） | mm | 550 | 630 | |
磁盤尺寸 | mm | 300X600 | 300x600 | |
進給 | Y軸快速移動 | mm/min | 500 | 790 |
Y軸自動進給量 | mm | 0.1-5 | 0.1-10 | |
Y軸手輪每刻度進給 | mm | 0.01 | 0.02 | |
Y軸手輪每轉進給 | mm | 5 | 5 | |
Z軸快速進給量 | mm/min | 150 | 230 | |
Z軸手輪每刻度進給 | mm | 0.01 | 0.005 | |
Z軸手輪每轉進給 | mm | 2 | 0.2 | |
磨頭 | 砂輪尺寸 | mm | 350x25x75 | 350x20-40x127 |
主軸轉速 | rpm | 1440 | 1450 | |
精度 | 工作臺平行度 | μm | 0.008 | 0.004 |
主軸跳動 | mm | 0.005 | 0.002 | |
表面粗糙度 | kw | Ra0.32 | Ra0.25 | |
功率 | 主軸電機功率 | kw | 3 | 3 |
機床總功率 | kw | 5.5 | 5.5 | |
重量 | mm | 1800 | 2000 | |
外形尺寸 | mm | 1840x1580x2050 | 2500x1800x2050 | |
