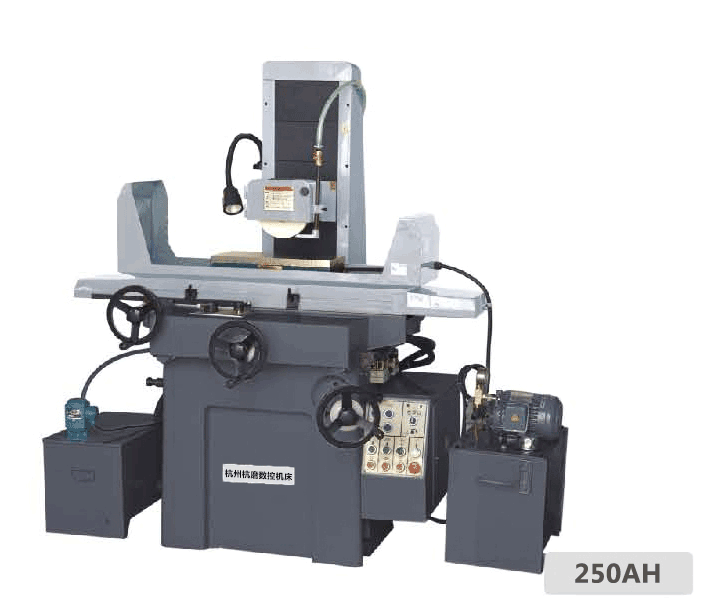

機型 | 單位 | HM250AH | HM2550AH-AHR | |
工作臺 | 工作臺尺寸 | mm | 250x500 | 250x500 |
最大研磨長度（X軸） | mm | 560 | 560 | |
最大研磨寬度（Y軸） | mm | 270 | 275 | |
主軸至工作臺距離（Z軸） | mm | 450 | 580 | |
磁盤尺寸 | mm | 250X500 | 250X500 | |
進給 | Y軸快速移動 | mm/min | 500 | 790 |
Y軸自動進給量 | mm | 0.1-5 | 0.1-8 | |
Y軸手輪每刻度進給 | mm | 0.01 | 0.02 | |
Y軸手輪每轉進給 | mm | 5 | 5 | |
Z軸快速進給量 | mm/min | 150 | 230 | |
Z軸手輪每刻度進給 | mm | 0.01 | 0.005 | |
Z軸手輪每轉進給 | mm | 2 | 0.2 | |
磨頭 | 砂輪尺寸 | mm | 200x6-16x31.75 | 200x6-20x31.75 |
主軸轉速 | rpm | 2850 | 1450 | |
精度 | 工作臺平行度 | mm | 0.006 | 0.002 |
主軸跳動 | mm | 0.005 | 0.002 | |
表面粗糙度 | μm | Ra0.32 | Ra0.25 | |
功率 | 主軸電機功率 | kw | 1.5 | 1.5 |
機床總功率 | kw | 4.2 | 4.2 | |
重量 | kg | 1200 | 1650 | |
外形尺寸 | mm | 1680x1250x1920 | 2200x1500x1980 | |
