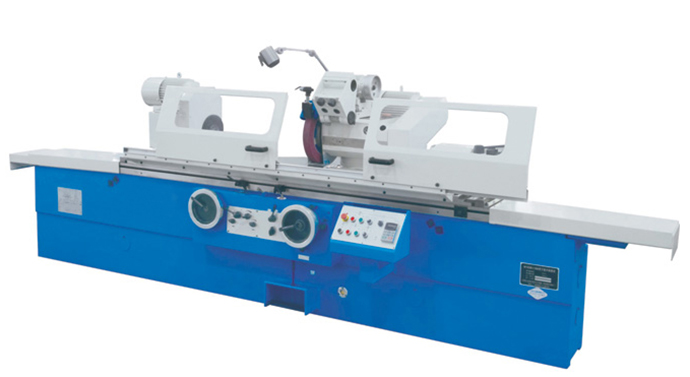

機床的主要結構及功能
項目?jī)?nèi)容 | Item Contents | M1332x1000 | M1332x1500 |
工作臺上最大回轉直徑 | Max.grinding diameter on table | Φ360 | Φ360 |
兩頂尖最大距離 | Max. distance between two centers | 1000 | 1500 |
卡盤夾持承載重量（Kg） | Max.chuck load | 40 | 40 |
頂尖間最大承載重量（Kg） | Max.load between two centers | 130 | |
外圓磨削范圍 | Max. external grinding diameter and length | (Φ8-Φ320)x1000 | (Φ8-Φ320)x1500 |
頭架頂尖孔（Morse） | Spindle taper of headstock | MT.5 | |
尾架頂尖孔（Morse） | Spindle taper of tailstock | MT.5 | |
外圓砂輪尺寸（外徑 x 寬 x 內孔）（mm） | External grinding wheel size | Φ400x40xΦ203 | |
砂輪架進給手輪每轉進給量 | Per rev. feeding value of grinding wheel | 粗 2 | 細 0.5 |
砂輪架進給手輪每格進給量 | Per grad. feeding value of grinding wheel | 粗 0.01 | 細 0.0025 |
砂輪主軸電機（KW） | Motor of grinding wheel spindle | 5.5 | |
主軸轉速（r/min） | Spindle speed | 1440 | |
頭架主軸電機（KW） | Motor of headstock grinding spindle | 0.75 | |
頭架轉速（r/min） | Motor speed of headstock grinding spindle | 0-320 | |
砂輪架回轉角（°） | Turning angle of grinding wheel | 30 | |
工作臺回轉角（°） | Turning angle of worktable | -3、+9、+7、+6 | |
總電源功率（KW） | Total drive capacity | 9 | |
圓度 | Roundness | 外圓 0.003 | |
柱度 | Cylindricity | 外圓 0.0055 | |
表面粗糙度 | Surface roughness | 外圓 Ra ≤ 0.16 | |
機床凈重（Kg） | Net weight/Gross weight | 3300 | 3800 |
機床尺寸（長 x 寬 x 高）（mm） | Packing dimension | 3200x1800x1420 | 4200X1800X1420 |
