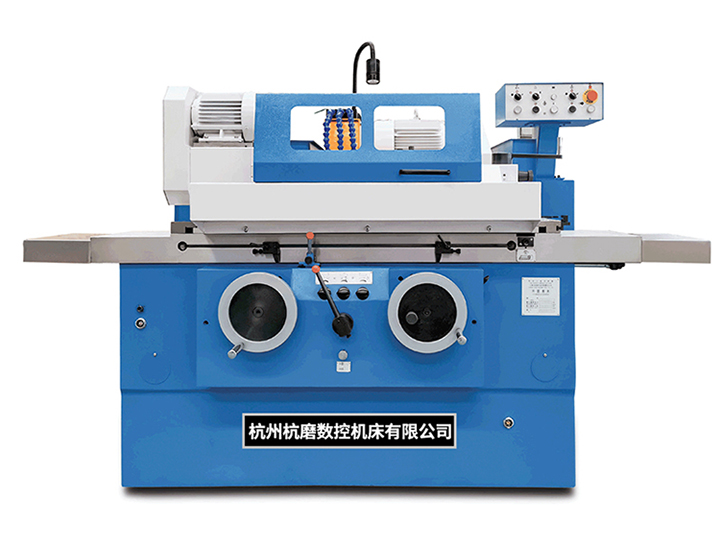

M1420萬能外圓磨床適用于磨削直徑小于200mm的圓柱體或圓錐體的回轉體零件。
項目內容 | Item Contents | M1420 | M1320 |
工作臺上最大回轉直徑 | Max.grinding diameter on table | Φ240 | Φ240 |
兩頂尖最大距離 | Max. distance between two centers | 520 | 520 |
卡盤夾持承載重量（Kg） | Max.chuck load | 30 | 無 |
頂尖間最大承載重量（Kg） | Max.load between two centers | 50 | 50 |
外圓磨削范圍 | Max. external grinding diameter and length | Φ5-Φ200×500 | Φ5-Φ200×500 |
內孔磨削范圍 | Internal grinding diameter | Φ13-Φ80 | 無 |
最大磨削內孔深度 | Max.internal grinding depth | 125 | 無 |
頭架頂尖孔（Morse） | Spindle taper of headstock | MT4 | MT4 |
尾架頂尖孔（Morse） | Spindle taper of tailstock | MT4 | MT4 |
外圓砂輪尺寸（外徑 x 寬 x 內孔）（mm） | External grinding wheel size | Φ400×40×Φ203 | Φ400×40×Φ203 |
砂輪架進給手輪每轉進給量 | Per rev. feeding value of grinding wheel | 1 | 1 |
砂輪架進給手輪每格進給量 | Per grad. feeding value of grinding wheel | 0.005 | 0.005 |
砂輪主軸電機（KW） | Motor of grinding wheel spindle | 5.5 | 5.5 |
主軸轉速（r/min） | Spindle speed | 1440 | 1440 |
內圓磨削電機（KW） | Motor of internal grinding spindle | 0.55 | 無 |
內圓電機轉速（r/min） | Motor speed of internal grinding spindle | 2800 | 無 |
頭架主軸電機（KW） | Motor of headstock grinding spindle | 0.75 | 0.75 |
頭架轉速（r/min） | Motor speed of headstock grinding spindle | 63、125、250、500 | |
砂輪架回轉角（°） | Turning angle of grinding wheel | 3° | 3° |
工作臺回轉角（°） | Turning angle of worktable | 9° | 9° |
油泵電機（KW） | Oil pump motor | 1.1 | 1.1 |
總電源功率（KW） | Total drive capacity | 8 | 7.5 |
圓度 | Roundness | 0.0015 | 0.0015 |
柱度 | Cylindricity | 0.005 | 0.005 |
表面粗糙度 | Surface roughness | Ra ≤ 0.16 | Ra ≤ 0.16 |
機床凈重（Kg） | Net weight/Gross weight | 2200/2580 | 2200/2580 |
機床尺寸（長 x 寬 x 高）（mm） | Packing dimension | 227×170×175 | 227×170×175 |
