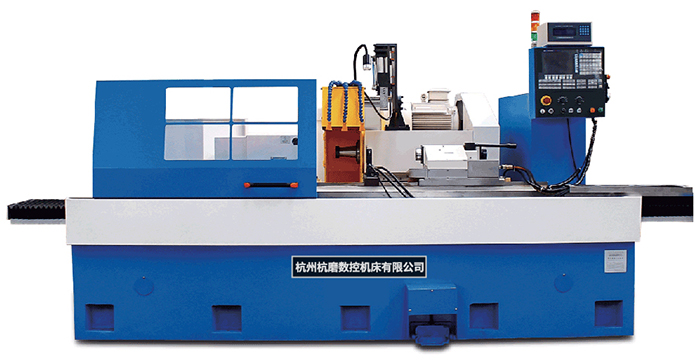

本系列機床的特點：
l 該系列機床采用整體高剛性床身結構，通用化、模塊化程度高。機床標準配置采用GSK/ 外圓磨床數控系統，具有性能穩定、操作簡單、維修方便、精度控制高等特點?？蓪?shí)現定程切入磨削、量?jī)x控制磨削（需選配測量裝置）帶砂輪自動修整、補償?shù)裙δ堋?/span>
l 砂輪主軸采用大軸徑靜壓主軸，回轉精度高、剛性強，可配大直徑超寬砂輪實現成型切入磨削。砂輪主軸電機采用交流變頻調速裝置，實現分段恒線速磨削。
l 砂輪架和工作臺移動均采用交流伺服電機通過滾珠絲桿驅動，砂輪架進給導軌采用進口滾柱線軌，保證進給剛性和準確性。
l 頭架采用伺服電機驅動，實現無級調速和任意位準停。
l 可配置進口或國產主動測量裝置，實現磨削加工的在線測量。尾架采用液壓伸縮套筒結構，也可定制線軌移動型尾架。
項目?jī)?nèi)容 | Item Contents | MKS1320x500 | MKS1332x1000 |
工作臺上最大回轉直徑 | Max.grinding diameter on table | Φ240 | Φ350 |
兩頂尖最大距離 | Max. distance between two centers | 520 | 1000 |
卡盤夾持承載重量（Kg） | Max.chuck load | 30（回轉型頭架） | 40（回轉型頭架） |
頂尖間最大承載重量（Kg） | Max.load between two centers | 50 | 130 |
外圓磨削范圍 | Max. external grinding diameter and length | (Φ5-Φ200)x500 | (Φ8-Φ320)x1000 |
內孔磨削范圍 | Internal grinding diameter | 無 | 無 |
最大磨削內孔深度 | Max.internal grinding depth | 無 | 無 |
頭架頂尖孔（Morse） | Spindle taper of headstock | MT.4 | MT.5 |
尾架頂尖孔（Morse） | Spindle taper of tailstock | MT.4 | MT.5 |
外圓砂輪尺寸（外徑 x 寬 x 內孔）（mm） | External grinding wheel size | Φ600x150xΦ203 | Φ750x125xΦ305 |
砂輪架、工作臺進給速度 ( x、y 軸) ( mm/min ) | Feeding speed of grinding wheel and table | 3000 | 3000 |
X、Y 軸最小設定單位 | Min.setting unit ( X and Z axis ) | 0.001 | 0.001 |
砂輪主軸電機（KW） | Motor of grinding wheel spindle | 11 | 15 |
主軸類型 | Type of wheel spindle | 靜壓 | 靜壓 |
主軸轉速（r/min） | Spindle speed | 變頻調速 | 變頻調速 |
砂輪線速度（m/min） | Linear speed of grinding wheel | 50 | 50 |
內圓磨削電機（KW） | Motor of internal grinding spindle | 無 | 無 |
內圓電機轉速（r/min） | Motor speed of internal grinding spindle | 無 | 無 |
頭架主軸電機（N.m） | Motor of headstock grinding spindle | 6 | 6 |
頭架轉速（r/min） | Motor speed of headstock grinding spindle | 伺服型調速 | |
砂輪架進給電機（N.m） | Feeding motor of grinding wheel | 15 | 30 |
工作臺進給電機（N.m） | Feeding motor of worktable | 7.5 | 15 |
總電源功率（KW） | Total drive capacity | 15.5 | 25 |
工作精度 | Accurancy | 國家標準 | |
圓度 | Roundness | 0.003 | 0.003 |
圓柱度 | Cylindricity | 0.005 | 0.008 |
表面粗糙度 | Surface roughness | Ra ≤ 0.16 | Ra ≤ 0.16 |
機床凈重（Kg） | Net weight/Gross weight | 2300 | 5700 |
機床尺寸（長 x 寬 x 高）（mm） | Packing dimension | 2560X1500X1800 | 3900X1800X1900 |
控制系統：標準配置廣數GSK磨床系統 可選配置：新代 SLEMENS、FANUC
